Ismeri a porkohászati ​​hajtóművek fogprofiljának állapotát? Nyilvánvaló, hogy a porkohászati ​​felszerelést széles körben használják az autó- és motorkerékpár-iparban. Általában olyan fogprofil paraméterekkel rendelkezik, mint a modulus, a fogak száma, a nyomási szög, a feszítőfog vastagsága, a foghegy átmérője, a foggyökér átmérője, a fogaskerék pontossága stb. A Zhongwei Precision Powder Metallurgy Processing Factory most a fogprofil körülményeiről fog beszélni. porkohászati ​​fogaskerekek részletesen:

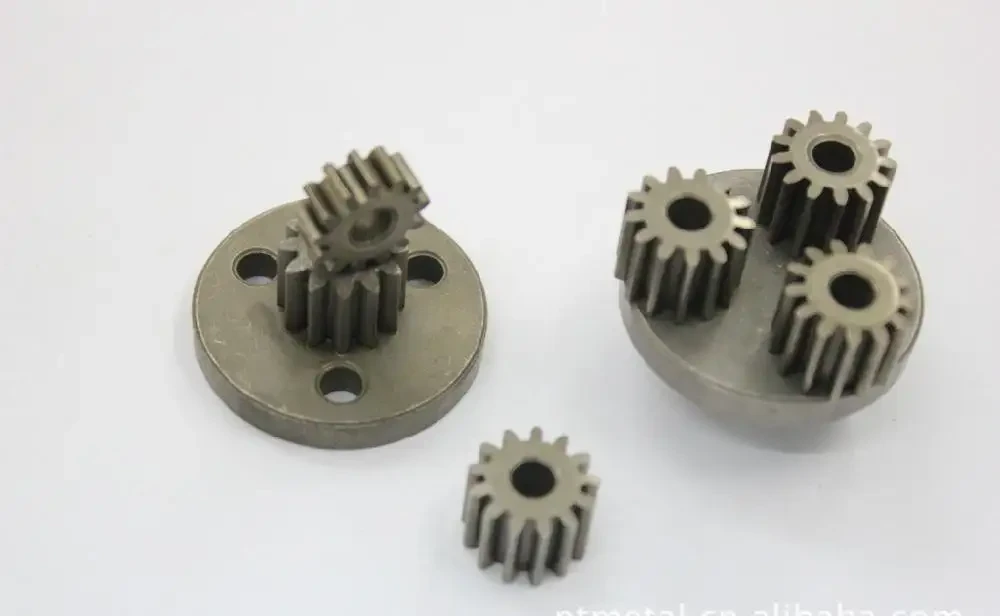

Porkohászati ​​hajtóművek

1. A fogak felső átmérőjének tűrésének mérése: a szinterezett fog felső átmérőjének tűréstartománya szabályozható:

A foghegy átmérője kisebb, mint 2{1}}, és az ajánlott tűrés ± 0,1.

A foggerinc átmérője kisebb, mint 40, és az ajánlott tűrés ± 0,13;

A foggerinc átmérője kisebb, mint 6{1}}, és az ajánlott tűrés ± 0,15;

Megjegyzés: Mivel a foghegy átmérője és a foggyökér átmérője csekély mértékben befolyásolja a hajtóművet, a tűrésnek nem kell nagyon szigorúnak lennie, ami növeli a költségeket.

2. A foggyökér átmérő tűrésének mérése: a szinterezett foggyökér átmérő tűrésének szabályozási tartománya megegyezik a foghegy átmérőjének tűréshatárával.

3. Fogvastagság-tűrés mérése: szinterezett fogaskerék keresztfogvastagságának szabályozási tartománya:

Ha a feszítőfog vastagsága kisebb, mint 5, akkor az ajánlott tűrés (0/-0.04).

Ha a feszítőfog vastagsága kisebb, mint 10, az ajánlott tűrés (0/{2}}.05).

Ha a feszítőfog vastagsága kisebb, mint 15, az ajánlott tűrés (0/-0.06).

Megjegyzés: Ha a feszítőfog vastagságának tűrési tartománya (a fogaskerekek bekapcsolását befolyásoló hézag) kicsi, akkor a simítómunkákat (megmunkáló szerszámmal végzett simítás) hozzá kell adni.

4. A fogaskerék furat belső átmérőtűrésének mérése:

Ha a belső átmérő tűrés kicsi, a szinterezett fogaskereket megmunkálják, hogy a méretek a tűréshatáron belül legyenek.

Ha a belső átmérő tűrése kicsi, a hőkezelt fogaskerekeket megmunkálják, hogy a méretek a tűréshatáron belül legyenek.

5. A fog tetejének és gyökérének íve:

Javasoljuk, hogy a fog tetejének R íve 0,15 perc legyen.

A gyökér R íve ({{0}},38 * m) R0,2 min.

A fentiek bemutatják a fogprofil feltételeitporkohászatA Zhongwei Precision fogaskerekei. A porkohászati ​​fogaskerekek a teljes porkohászati ​​részeken külön-külön nehezen számolhatók, de a porkohászati ​​fogaskerekek aránya a különböző gépekben, autókban és motorkerékpárokban tömeg vagy alkatrészszám szerint jóval nagyobb, mint más területeken. A megfelelő igényekkel rendelkező barátok felhívhatnak konzultációt.
